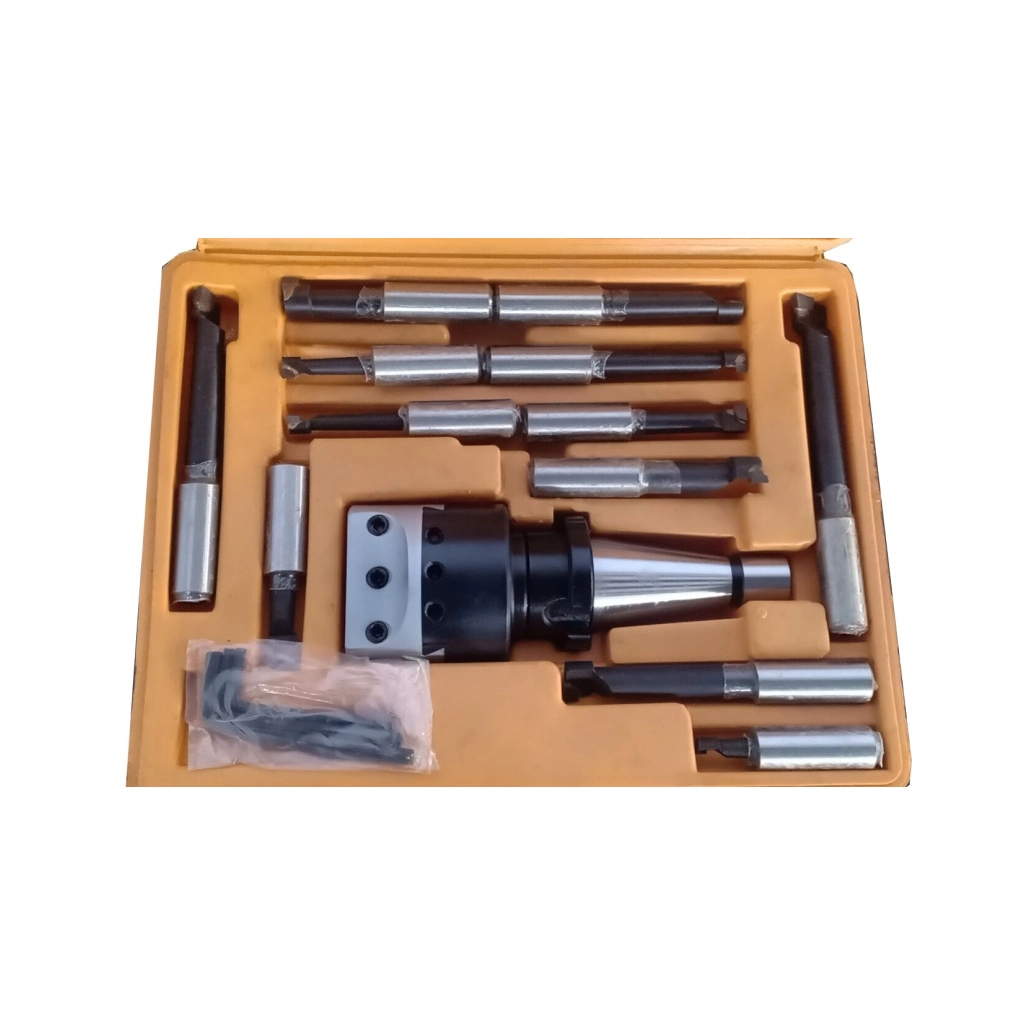

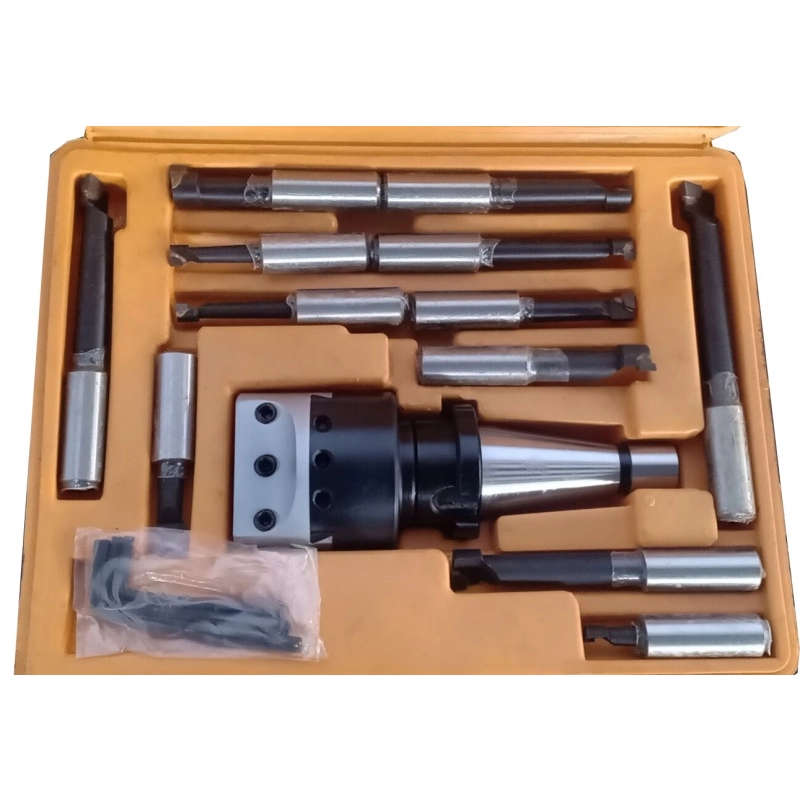

Расточная головка предназначена для обработки отверстий в корпусных деталях. Применяется на фрезерных сверлильных и расточных станках. Приспособление предназначено для установки различных насадных резцов для расточки отверстий в корпусных деталях. Крепится в отверстие шпинделя станка с конусом ISO50.
Крепление державочных резцов в гнёзде дорна (оправки) выполнено регулируемым. Конструкция регулируемого крепления резца предусматривает выдвижение резца при настройке с помощью упорных винтов, что позволяет устанавливать резцы с погрешностью, достаточной для расточки отверстий с точностью 0,01 мм. Точная настройка резца выполняется с помощью поджимного плунжера в узле установки и крепления специальных расточных резцов. Цена деления шкалы на головке регулировочного винта равна 0,01 мм.
- Диаметр хвостовика резцов — 18 мм;
- Диаметр расточки — 12-160 мм;
- Ход ползуна - 25 мм;
- Диаметр головки - 75 мм;
- Высота головки — 80.2 мм;
- Количество резцов — 12 шт;
- Вес — 2 кг.
