Технические характеристики
Диаметр обточки над станиной, мм
1000
Диаметр обточки над поперечным суппортом, мм
610
Расстояние между центрами, мм
1500
Макс. длинна обточки, мм
1250
Макс. масса детали, обрабатываемой в центрах, кг
6000
Частота вращения шпинделя, об/мин
(12) 16-380
Диапазон диаметров для нарезания резьбы, мм
130-270
4-х кулачковая планшайба, мм
800
Проходное отверстие шпинделя, мм
280
Продольная подача, мм/об
ось X(40) 0.05-1.5 / ось Z(40) 0.1-3
Метрическая резьба, мм
(30) 1-30
Дюймовая резьба, TPI
(27) 28-1
Максимальный размер инструмента, мм
45х45
Угол поворота резцедержателя, º
90
Ускор. перемещение продол./попереч., м/мин
3.640 / 1.870
Конус пиноли задней бабки
MT-6
Ход пиноли задней бабки, мм
300
Размеры (ДхШхВ), мм
4800×2100×1600
Мощность двигателя, кВт
22
Мощность двигателя подачи, кВт
1.5
Мощность двигателя СОЖ, кВт
0.125
Гарантия производителя, мес
12
Страна происхождения
Китай
Stalex
Информация о технических характеристиках, комплекте поставки и внешнем виде, может отличаться от указанной на сайте. Уточняйте эту информацию у менеджера при оформлении заявки.
Описание товара

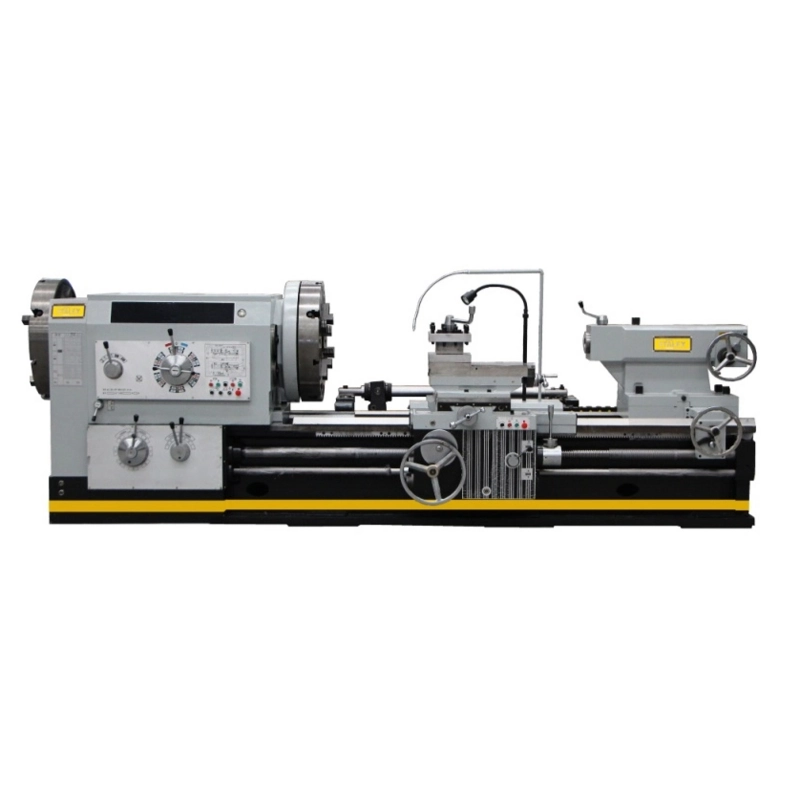

Трубонарезной станок STALEX Q1327x1500 предназначенным для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических в условиях единичного и мелкосерийного производства. На станке можно обрабатывать детали трубных соединений, нарезку замковой резьбы на бурильных трубах, применяемых для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности.
Станок оснащен конусной линейкой для обработки конических поверхностей и нарезания конических резьб. Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя 4-х кулачковыми планшайбами Ø800 мм. Другой, длинный конец трубы, проходящий через шпиндель поддерживается напольным люнетом. Шпиндель имеет прямое и обратное вращение. Станина станка выполнена из высококачественного серого чугуна, направляющие отшлифованы и закалены ТВЧ и имеют твердость HRC 55 единиц. Электрокомпоненты применяемые в станке Schneider Electric.
Изготовлен по стандартам СЕ.
Комплект поставки:
- 4-х кулачковая планшайба Ø800 мм (2 шт.)
- 4-х позиционный резцедержатель
- Неподвижный люнет Ø150-450 мм
- Поддерживающий напольный люнет
- УЦИ по 3-м осям
- Конусная линейка
- Защитный экран патрона (2 шт.)
- Электрокомпоненты Schneider Electric
- Система подвода СОЖ
- LED лампа местного освещения
