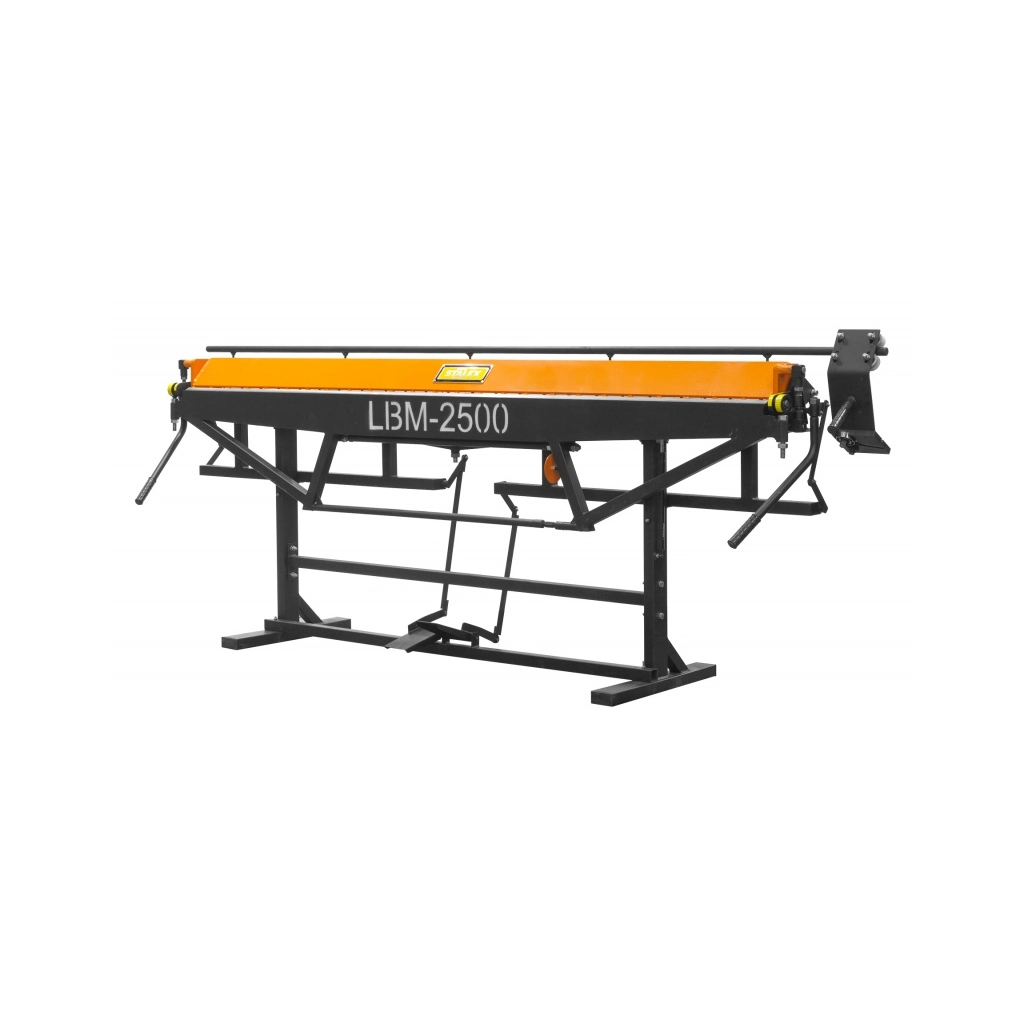

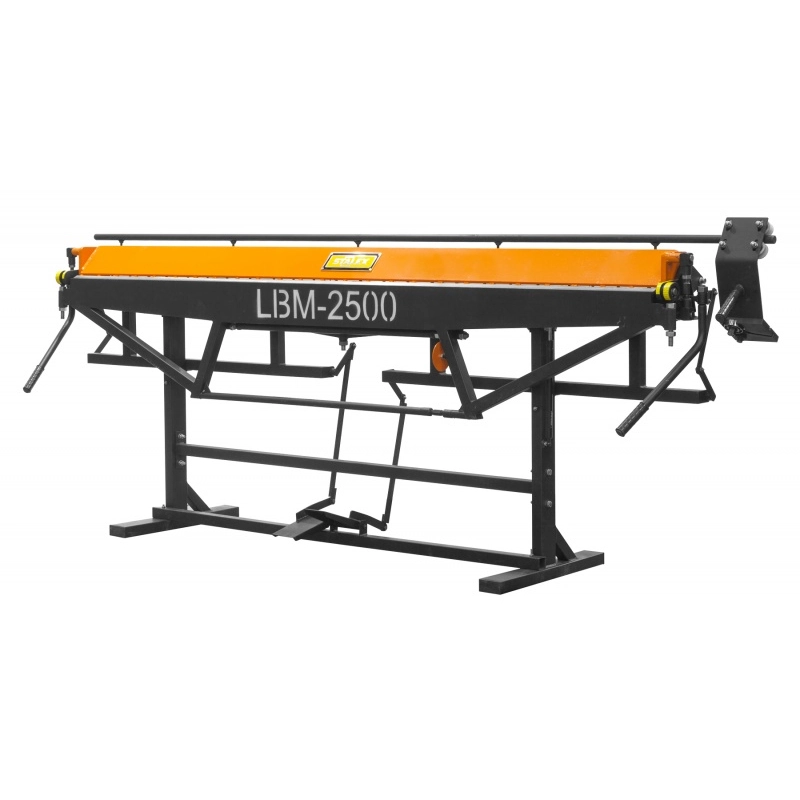

Универсальный листогиб STALEX LBM без ограничения подачи листа, предназначен для работы в цеху и на строй площадке - выполняет резку, гибку и формовку листовых металлов для производства профилей, доборных элементов кровли, наружной и внутренней отделки зданий и других профильных металлоизделий. Отсутствие ограничений по глубине обрабатываемого металла дает возможность изготавливать большой ассортимент изделий из листового материала толщиной до 0,7 мм по оцинкованной стали. В том числе и такие изделия, как квадратная вентиляция.
Особенности:
- Стальная станина и вес станка обеспечивает надежность и долговечность работы станка
Надёжная жёсткая конструкция ножной стойки, с параллельным вертикальным расположением ножек станка исключающих дальнейшее провисание балок по краям станка (как в случаях расположения ножек станка под углом/в центр на длинах 2500мм/3000мм).
- В стандартной комплектации со станком поставляется отрезной нож для раскроя листового металла
- Угломер в диапазоне от 0° до 135° • Ножной привод прижимной балки (опция)
- Фальцезакаточная машинка Stalex (опция)
- Станок имеет уникальною регулировку гибочной балки – 2-мя штангами, верхняя штанга отвечает за компенсацию прогиба средней части балки, нижняя штанга отвечает за компенсацию прогиба по краям гибочной балки.
- Отрезной роликовый нож в стандартной комплектации.
- Ширина режущих роликов 16 мм
- Диаметр режущих роликов 60 мм
- Общая ширина ножа составляет – 200 мм
- Станок Stalex LBM оснащен регулировкой нижней основной балки, что позволит в будущем компенсировать прогиб основной балки в случае необходимости при интенсивном и продолжительном темпе производства.
- Привод нижней гибочной балки оснащен газовым амортизатором (1шт) – что уменьшает нагрузку и эффективно перераспределяет усилие оператора в момент гибки (стандартной комплектации).
- Верхняя прижимная балка оснащена газовым амортизатором (1шт) – что так же уменьшает нагрузку и облегчает работу оператора, как и в случае с гибочной балкой (стандартной комплектации).
-
Верхняя прижимная балка соединена с основной балкой - боковыми узлами с поворотно-прижимными регулирующими опорами на подшипниках, что увеличивает срок службы основных частей станка. Подшипники на осях поворотной балки шприцуются.
Подшипники (2) в эксцентриковом механизме - не обслуживаемые (закрытые с заводской смазкой на весь срок службы подшипника).
-
Ограничители подачи листа в стандартной комплектации.
Прижимная балка оснащена регулировочной тягой, позволяющей в будущем компенсировать прогиб балки в случае необходимости.
Прижимная балка станка не имеет вертикального хода, рабочее движение происходит за счёт эксцентрикового механизма - что позволяет даже при долгосрочной эксплуатации станка производить при необходимости не дорогостоящий ремонт. В противном случае станки с вертикальным подъёмом прижимной балки, не промышленного назначения весом менее 300 кг на длину 2500мм/3000м необходим дорогостоящий ремонт - боковые узлы вертикального подъёма разбалтываются после чего нужно либо: Вариант №1 регулировать станок на заводе-производителе; либо Вариант №2 разобрать и наваривать к узлам дополнительные вертикальные направляющие (Вариант №2 - это ремонт на один последний раз, вертикальные направляющие заваливаются назад, при этом прижимная балка выдвигается/выгибается буквально на миллиметры относительно других балок - после чего лист равномерно не прижимается и при гибке двигается)
- Отрезной роликовый нож устанавливается на направляющей балке.
- Макс. толщина резки 0,7-0,8мм (материал – сталь), в зависимость от прочности листа.
- Боковые ручки станка могут устанавливаться (вкручиваться) как в верхнем положении, так и в нижнем.
- Угломер станка в диапазоне 0° до 135°, в стандартной комплектации. Точное позиционирование угла происходит при заправленном листе в листогиб и поворотом гибочной балки.
- По краям станка размещены боковые угломеры с градусной линейкой до 135°.
- Ножной привод прижимной балки дублирует боковые рычаги. Предназначен для поднятия и опускания прижимной балки, позволяющий оператору более быстро и точно работать с листом (опция).
- Фальцезакаточная машинка Stalex предназначена для догибки листа, методом прокатывания 180° (опция).
- Толщина материала – сталь 0,5 мм (σв ≤400Мпа).
Преимущества:
- Подшипниковые опоры прижимной балки - да
- Штанги регулирующие гибочную балку
- Регулировка нижней основной балки - да
- Угломер в диапазоне 0° до 135° - да
- Ограничители подачи листа, шт 3
