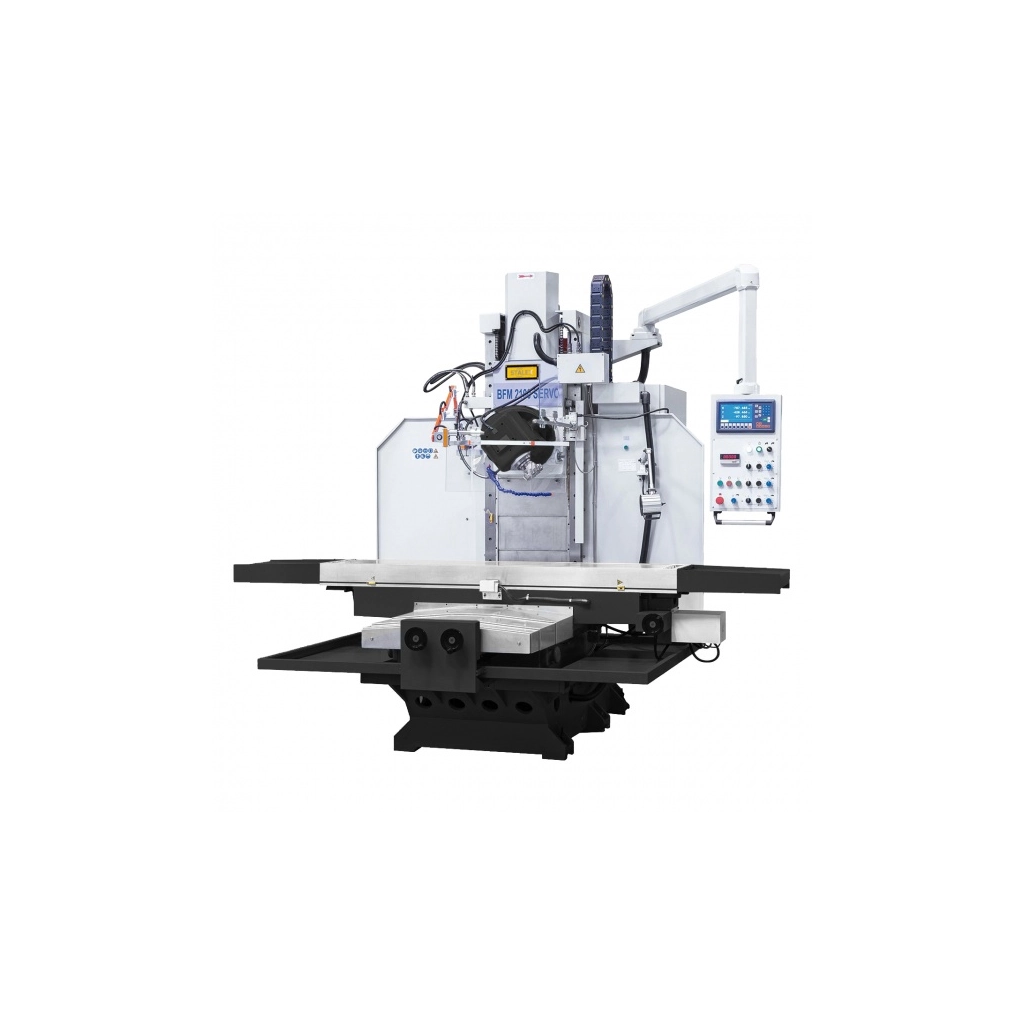

Бесконсольные универсальные фрезерные станки типа BFM2100 Servo используют для обработки крупногабаритных деталей торцовыми, а также цилиндрическими, концевыми, дисковыми и фасонными фрезами.
Обработку деталей можно производить при движущемся столе и неподвижной фрезерной головке, при неподвижном столе и подачи головки или при одновременно движущимся столе и фрезерной головки.
Фрезерная головка вращается в двух плоскостях не зависимо друг от друга на угол 360 , что позволяет вести фрезерование под углом, как в горизонтальном, так и в вертикальном положении фрезерной головы.
Бесступенчатая продольная и поперечная подачи. Станина выполнена из серого чугуна по технологии цельного литья. Возможность ручного зажима осей, не участвующих в перемещении позволяет повысить жесткость и снизить вибрации от режущего инструмента. Сервомотор осуществляет подачу осей с возможностью плавного изменения скорости подачи. Специальное приспособление для поддержания режущего инструмента при работе с горизонтальным шпинделем устанавливается на неподвижном основании станины и придает дополнительную жесткость.
Особенности:
- Скорость подачи по X, Y (Бесступенчато) 2,5-3000 мм/мин
- Скорость подачи по Z, (Бесступенчато) 2,5-2500 мм/мин
- Ускоренные подачи X/Y 6000 мм/мин
- Ускоренное перемещение по оси Z 3000 мм/мин
- Максимальный крутящий момент серводвигателя по осям X/Y/Z 18/18/23 Nm
- Мощность сервомоторов по осям X/Y/Z 3,6 кВт
- Мощность главного привода(сервомотор) 11,0 кВт
- Системы СОЖ 0,9 кВт
Комплект поставки:
- Сервомоторы по осям X/Y/Z
- ШВП по осям X/Y/Z
- Электрический маховик для осей X/Y/Z
- УЦИ по 3-м осям (Sino)
- Фрезерная оправка ISO50/ 40
- Переходник ISO50/MT4
- Оправка для горизонтального фрезерования ISO50/ 32
- Опора для горизонтальной оправки
- Частотно-регулируемый привод подач
- Автоподача по осям X/Y
- Фундаментные болты (М16х450 мм 6 шт.)
- Автоматическая смазка направляющих
- Выносной пульт управления с УЦИ
- Лампа освещения рабочей зоны
- Телескопическая защита по осям Y/ Z
- Система подачи СОЖ
