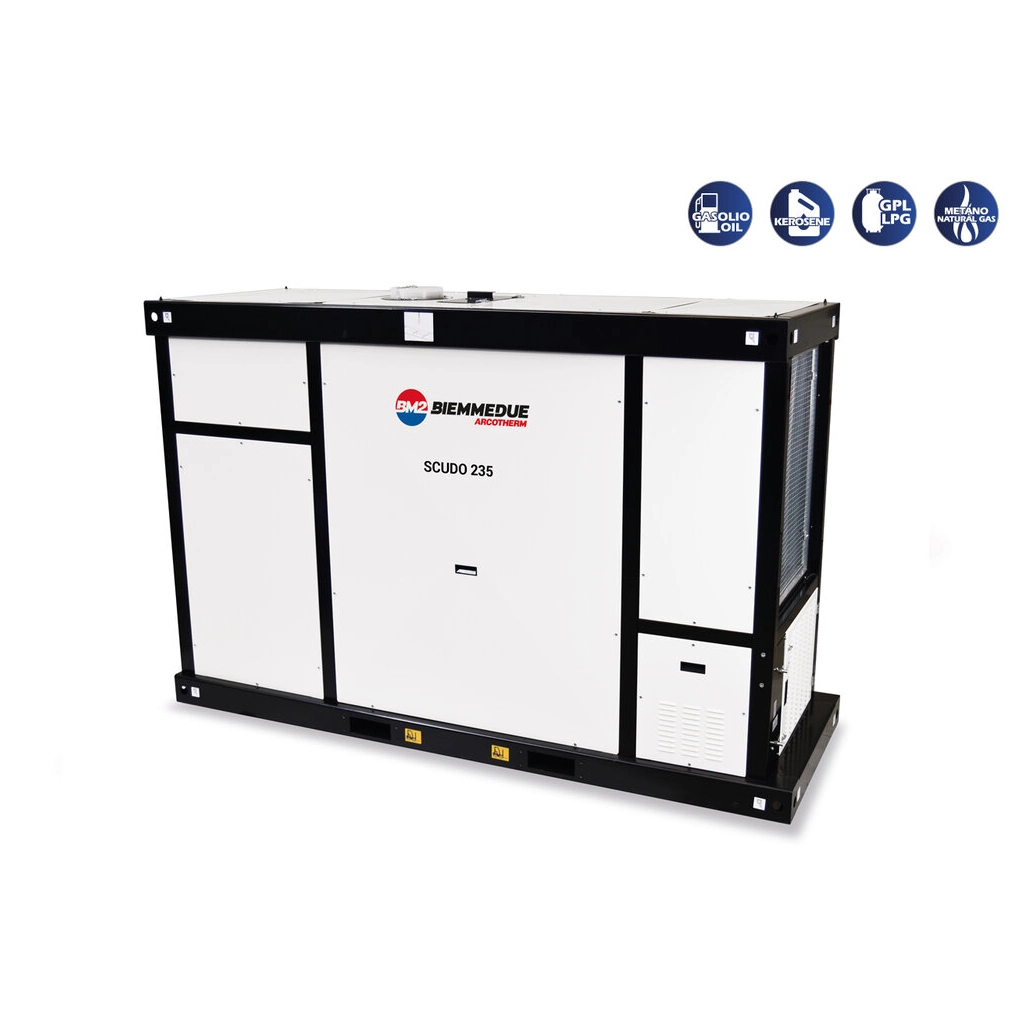

Biemmedue SCUDO 235 - это высокопроизводительный корпусной нагреватель непрямого типа нагрева воздуха оснащенный центробежным вентилятором. В передней части корпуса расположена запираемая дверь, которая обеспечивает защиту горелки, а задняя часть оборудована боковым выходом воздухозаборника для центробежного вентилятора. Данная модель оснащена в верхней части крюками для подвешивания.
Особенности:
- Конструкция удобного и прочного корпуса создана с учетом транспортировки погрузчиком;
- Верхний защитный корпус оборудован крюками для подвешивания или крепления, центральный крюк для подвешивания;

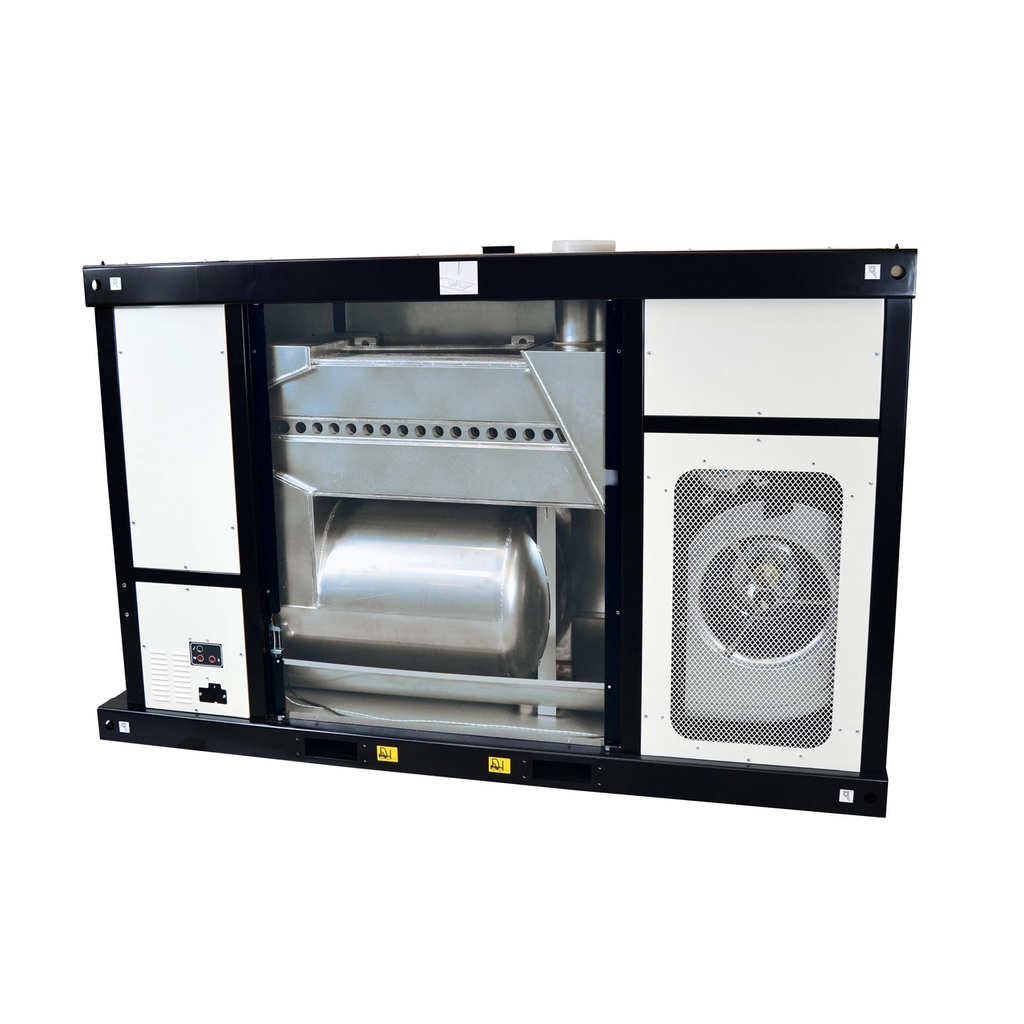

- Корпус нагревателя оснащен легко снимаемыми панелями для внутренней промывки, которые имеют перекрёстный аэродинамический изгиб, что гарантирует большую жесткость и прочность конструкции;
- В конструкции нагревателя эксклюзивно используются метрические винты и втулоки для крепления без саморезов;
- Инновационные теплообменник и высокопроизводительный вентилятор увеличили КПД до 96 %
- Вентилятор с классом защиты IP 55: практически бесшумный при работе, так как уровень шума вентилятора ≤ 67 db нa 2 м

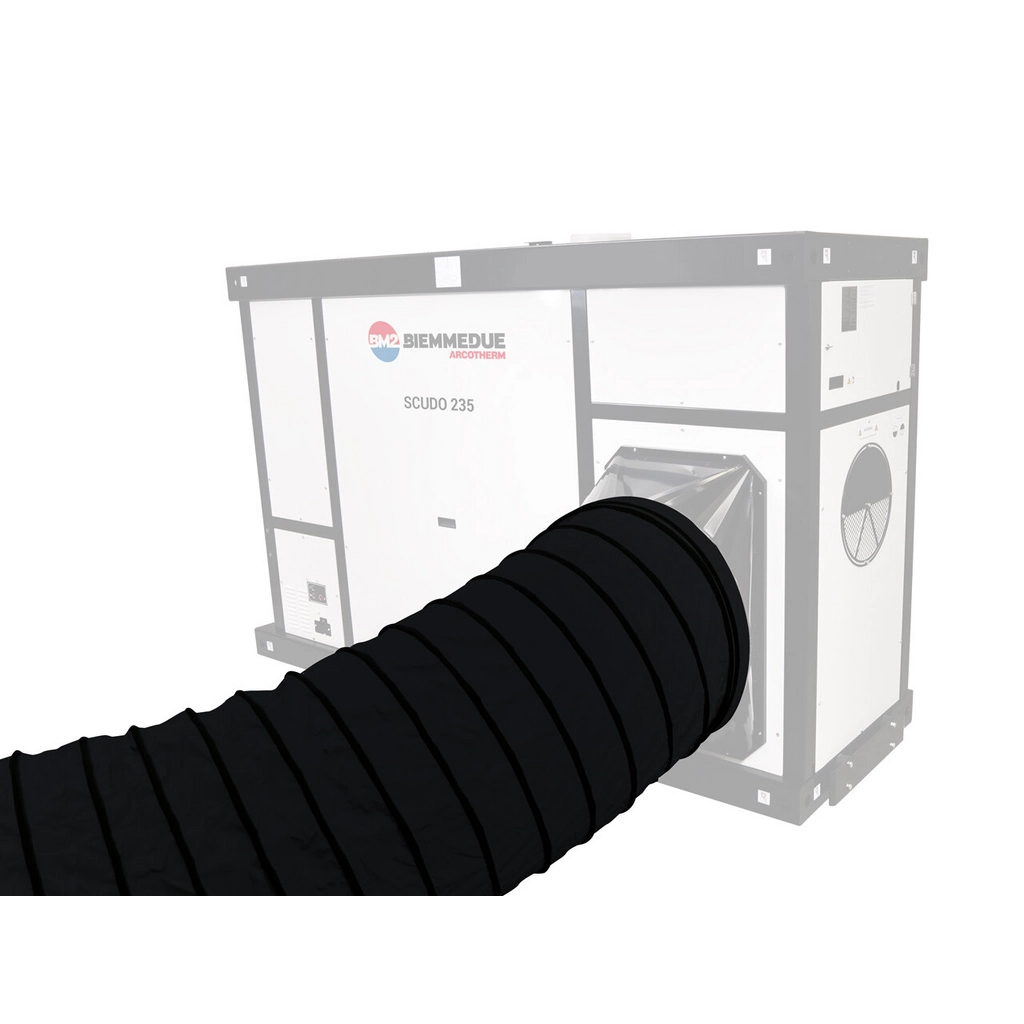

- Высокопроизводительность достигатеся благодаря увеличенному потоку воздуха и статическому давлением (500 Pa), что позволяет равномерно подавать теплый воздух на удаленные расстояния через воздуховоды
- Прочные стержневые крепления и крепёжные кронштейны надежно крепят вентилятор на корпусе нагнагревателя
- Наличие регулируемой заслонки для поступления свежего воздуха
- Задняя панель электрических компонентов со степенью защиты IP 65 оснащена прочным металлическим кожухом, который можно использовать для хранения инструмента или документов, и находится в задней части нагнагревателя, что надежно защизает от попадания грязи и воды;

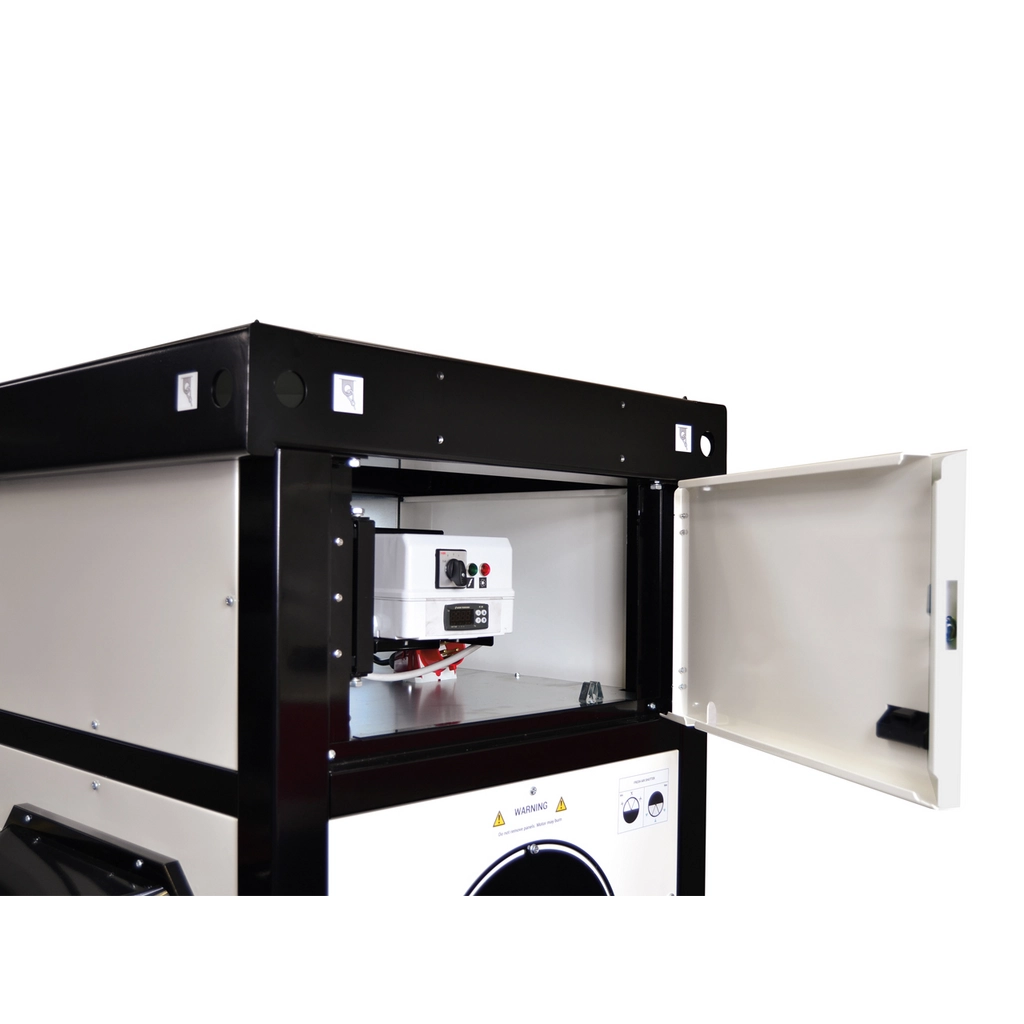

- Передняя панель электрических компонентов (IP 65) позволяет легко осуществлять контроль и техобслуживание, она расположена в передней части нагревателя под крышкой кожуха горелки, что предотвращает попадание грязи и осадков и упрощает ремонт.
Задняя панель электрических компонентов:
Схема:
- Индикатор присутствия напряжения
- Индикатор перегрева мотора (только для 3-х фазного)
- Шнур подключения мотора
- Терморегулятор служит для: для регулировки термостата ВЕНТИЛЯТОРА, управляющего ВЕНТИЛЯТОРОМ: перед нагревом и после вентиляции камеры сгорания
- для регулировки ограничительного (LIMIT) термостата, регулирующего горелку
- отображения показаний счетчика моточасов
- отображения показаний термометра, определяющего температуру навыходе
- внести изменения в настройки можно с помощью пароля - 4 х позиционный переключатель:
O= СТОП
V= ВЕНТИЛЯЦИЯ (ПОДАЧА СВЕЖЕГО
ВОЗДУХА)
H= НАГРЕВ
H+V= НАГРЕВ+ВЕНТИЛЯЦИЯ - Шнур датчика термостата перегрева
- Шнур питания

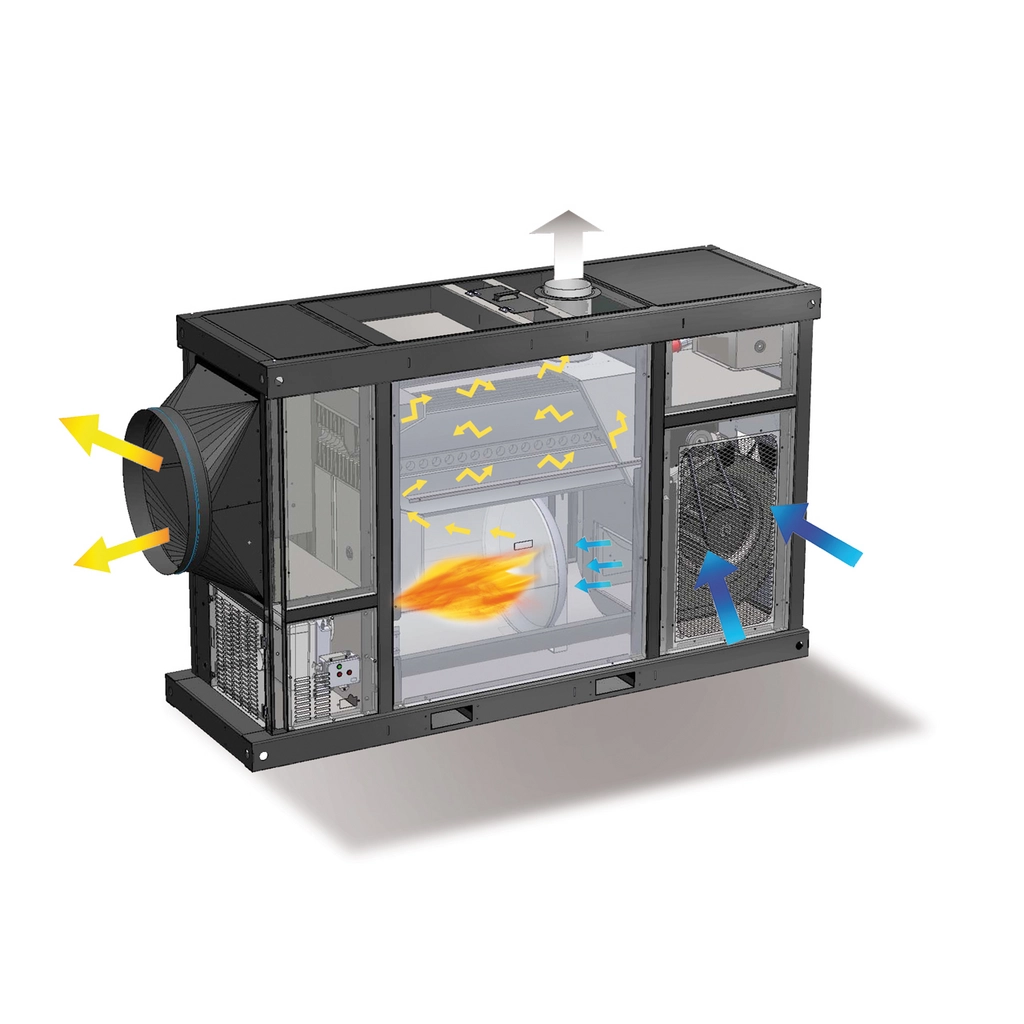

Принцип действия:
Система сжигания - поток воздуха
Внимание!
Для предотвращения кислородного истощения помещения должны проветриваться.
